你有涌泉一樣的智慧和一雙辛勤的手，不管你身在何處，幸運與快樂時刻陪伴著你！電路問題是初中物理比較難的知識，也是中考中很重要的一部分。以下是為大家整理的《中考物理備考重點難點，電路問題，4招啃下這塊硬骨頭》供您查閱。
1、電路圖的簡化1. 從整體角度分析電路。從電源正極（或負極）出發，先看電路的干路部分，再看支路部分（如果有支路）。
2. 判斷電路中電表測量的對象。判斷電壓表測量的是哪個電阻（或哪個用電器）的電壓，將電壓表并聯在該電阻（或用電器）的兩端；判斷電流表測量的是干路還是支路的電流，畫上串聯的電流表。
3. 判斷滑動變阻器（如果存在）的值、最小值分別在哪一端，以及接入電路中的方式。
4. 電流表本身阻值非常小，等同于導線電阻，電壓表本身阻值非常大，等同于斷路，因此：電流表=導線，電壓表=斷路，把電流表用導線代替，把電壓表及其接入電路的導線去掉。

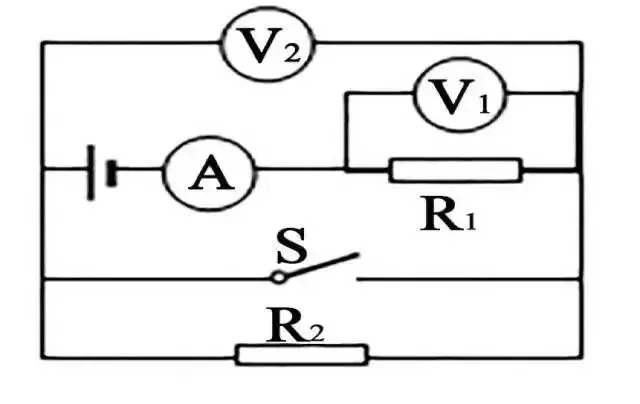

【真題演練】如圖所示的電路中，電源兩端電壓不變，閉合開關S，則（ ）
A. 電流表A的示數將減小
B. 電壓表V1的示數將不變
C. 電壓表V2的示數將增大
D. 電壓表V1的示數與電流表A的示數的乘積將變大
正確答案: D

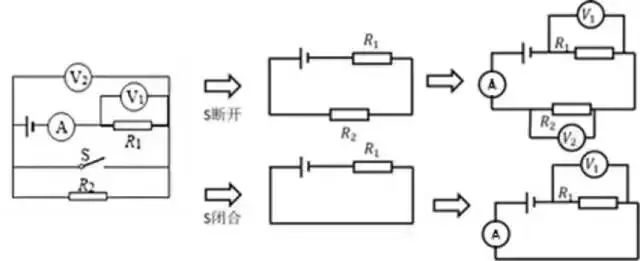

對電路如進行如下簡化：
本題考查電路的動態分析。
A選項，閉合開關S，R2被短路，電路總電阻變小，電源電壓不變，根據I=U/R可知，電路中的電流將變大，所以電流表A的示數將增大，故A錯誤；
B選項，電壓表V1測的是R1兩端的電壓，電路電流增大，R1阻值不變，根據U=IR可知，電壓表V1的示數將變大，故B錯誤；
C選項，開關S斷開時，電壓表V2測的是R2兩端的電壓，示數大于零，開關S閉合后，電壓表V2測的是導線兩端電壓，電壓表示數變?yōu)榱?，所以電壓表V2示數減小，故C錯誤；
D選項，由A、B選項可知，開關S閉合時，電壓表V1示數變大，電流表A的示數將增大，所以電壓表的示數V1與電流表A的示數的乘積將變大，故D正確。故本題答案為D。
【物理大師】串聯和并聯——璀璨的東方明珠
2、串、并聯電路的識別方法1. 觀察連接方法，串聯電路"逐個順次，一一連接"，并聯電路"首首相接，尾尾相接"。
2. 讓電流從電源正極出發經過各用電器回到電源負極，觀察途中是否分流。
3. 逐個拆除電路中的用電器，根據其他用電器有無電流通過來識別。

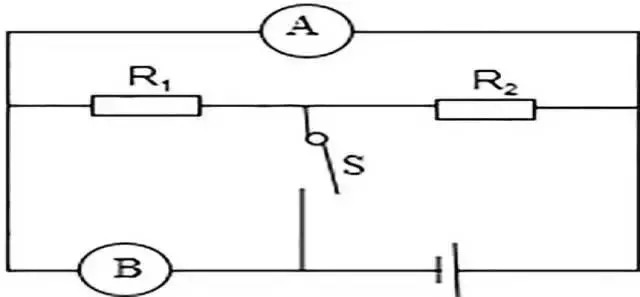

【真題演練】在如圖所示的電路中，當開關S閉合后（ ）
A. 若A表是電流表，B表是電壓表，則電阻R1、R2并聯
B. 若A表是電流表，B表是電壓表，則電阻R1、R2串聯
C. 若A表是電壓表，B表是電流表，則電阻R1、R2并聯
D. 若A表是電壓表，B表是電流表，則電阻R1、R2串聯
本題考查串聯電路和并聯電路的辨別。
A、B選項，若A表是電流表，B表是電壓表，此時電路有兩條支路，電阻R1、R2并聯，電流表測流過R1的電流，電壓表測的是該并聯電路的電壓，故A正確，B錯誤；
C、D選項，若A表是電壓表，B表是電流表，電阻R1被短路，沒有電流通過，電路為R2的簡單電路，故C、D均錯誤。故本題答案為A。
【物理大師】電流的測量與規律——寂寞瓦力的力量源泉
3、電路故障的判斷方法電路出現故障，一般有兩種情況：
（1）發生短路；
（2）發生斷路。
在不同情況下，電壓表和電流表的示數不同，故障也不同，常見的電路故障和處理方法有：
1. 電燈故障時先分析電路連接方式：（1）兩燈串聯時，如果只有一個燈不亮，則此燈一定是短路了；如果兩燈都不亮，則電路一定是斷路了。
（2）兩燈并聯，如果只有一燈不亮，則一定是這條支路斷路；如果兩燈都不亮，則可能是干路斷路或者兩條支路都斷路?！诖⒙?lián)電路中，故障原因不能是全部用電器短路，因為如果全部用電器短路，電源會被燒壞。
2. 電表示數變化故障首先分析電流表、電壓表的測量對象
（1）根據電表示數變化情況并結合串并聯電路的特點分析電路故障原因。
（2）電壓表串聯接入電路中時，該部分電路斷路，但電壓表有示數，此時與電壓表串聯的用電器視為導線。
【真題演練】

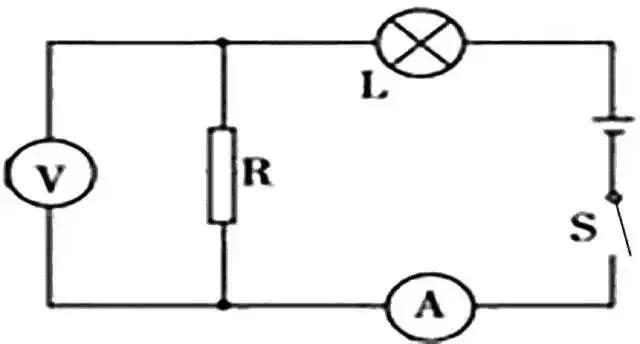

如圖所示電路中，電源電壓保持不變，閉合開關S，電路正常工作。過了一會兒，燈L熄滅，有一個電表示數變小，另一個電表示數變大，則下列判斷正確的是（ ）
A. 電阻R斷路 B. 電阻R短路
C. 燈L斷路 D. 燈L短路
本題考查電路故障分析和電路動態分析。
A選項，若電阻R斷路，電路斷路，此時電流表示數變小為0，電壓表與電源并聯，測量電源電壓，電壓表示數增大，故A正確；
B選項，若電阻R短路，電路中電流增大，電流表示數變大，電壓表示數為0，但燈泡不熄滅，故B錯誤；
C選項，若燈L斷路，電路斷路，此時電流表示數變小為0，電壓表示數也為0，都減小，故C錯誤；
D選項，若燈L短路，電路中電流增大，電流表示數變大，電阻R兩端電壓增大，故電壓表示數變大，故D錯誤。故本題答案為A。
【物理大師】電能和電功——桎梏飛船的力量
4、判斷電表示數變化的方法1. 牢記電源電壓不變，是解決問題的突破口；
2. 電流表內阻很小，通常情況下可不考慮；
3. 燈泡的電阻一般可認為不變，題干要求的需要額外注意；
4. 不論并聯還是串聯，其中有一個電阻的阻值增大，總電阻就增大，反之亦然。
【真題演練】

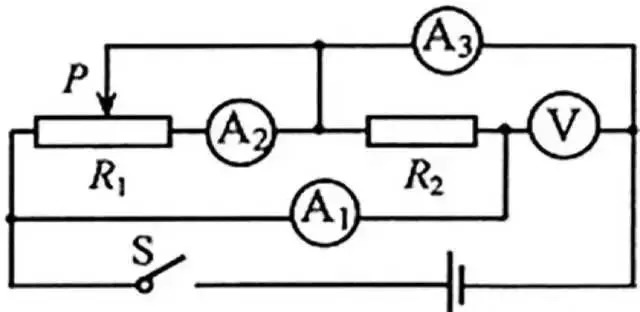

在如圖所示電路中，閉合開關S后，在滑片P向右滑動過程中，各電表示數變化正確的是（ ）
A. A1、A3示數不變，A2、V示數變小
B. A1、V示數不變，A2、A3示數變大
C. A1、A2、V示數不變，A3示數變小
D. A2、V示數不變，A1示數變小，A3示數變大
本題考查電路動態分析。從圖可知，電阻R1和R2并聯，電流表A1測通過電阻R2的電流，電流表A2所在支路被短路，電流表A3測干路電流，電壓表V測電源電壓；當滑片P向右滑動時，滑動變阻器接入電路的電阻增大，電路總電阻增大，電源電壓不變，根據I=U/R可知，電路總電流減小，即電流表A3示數變小，電阻R2所在支路不受影響，所以電流表A1示數不變，電壓表V測量電源電壓示數不變，電流表A2示數仍為0不變，故C正確。故本題答案為C。
這四招真神了，電學疑難全部解決了！大家認真琢磨哦！
